2.1 Principes
- Modèle de structure
Le modèle de structure permet de définir un support déclaratif pour les mnémoniques, amis uniquement les mnémoniques présents dans une structure. Seul l’adressage de départ de la structure sera nécessaire, l’adressage des mnémoniques sera calculé sur la base du modèle. On peut imaginer le modèle comme un moule qui reproduit à l’identique son format mais à des adressages de début différents.
Le modèle offre une organisation, une facilité et une rapidité d’intégration en apportant des standards pour la création des mnémoniques. - Instance d’une structureLa structure est une instance de mnémonique, elle est fournie par l’automatisme. Cette architecture doit être reproduite à l’identique dans LINA. Pour déclarer une structure, un modèle doit être créé. Il définit le format exact de la structure et est utilisé comme référence pour l’instanciation. Un modèle pourra être utilisé pour plusieurs structures.
Dans cette formation, nous traiterons le suivi des actionneurs : moteur du convoyeur et cartoucheur de la trémie. C’est un suivi orienté maintenance pour un actionneur, les structures sont présentes dans le DB900. Description de la structure SUIVI SORTIE TOR :
| Nom structure | Nom de la variable | Type de donnée | Commentaires |
|---|---|---|---|
| UDT_SUIVI_SORTIE_TOR | CPT_H | Dint | Compteur en heure |
| UDT_SUIVI_SORTIE_TOR | CPT_HM | Dint | Compteur horaire avec dixième |
| UDT_SUIVI_SORTIE_TOR | CPT_MIN | Int | Compteur en minute |
| UDT_SUIVI_SORTIE_TOR | NB_DEC | Int | Nombre déclenchements (front montant) |
| UDT_SUIVI_SORTIE_TOR | NB_DEF | Int | Nombre de défaut |
| UDT_SUIVI_SORTIE_TOR | RESERVE_1 | Int | Réserve |
| UDT_SUIVI_SORTIE_TOR | RESERVE_2 | Int | Réserve |
Ce format de base est un standard du groupe API. La plage d’adressage (DB900) est aussi un standard. On pourrait aussi citer le DB20000_LINA qui est regroupement de la mise à l’heure avec les automates et de leurs contrôles de la communication : à revoir dans le niveau 1 de la formation mise à l’heure, mot de vie et mot de contrôle.
Ces standards mis au point par le groupe API, permettent de se retrouver rapidement au sein d’un projet, réduisant les temps de développement et de maintenance.
Ci-dessous le principe liant le modèle et les structures :

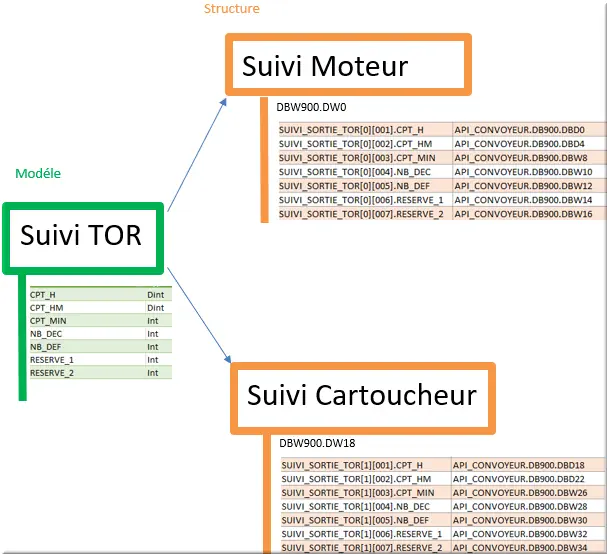

Figure 2 : Principe structure du modèle
Pour information : les modèles de structures standards sont présents dans le générateur automatisme de LINA.
